滑動式電纜拖移架
專利號：ZL200820228039.9（實用新型）
發明人：王瑞金
1技術領域
本實用新型涉及用于煤礦井下轉載機和皮帶機機尾電纜的移動裝置，具體是一種滑動式電纜拖移架。
2背景技術
在井下綜放工作面順槽運輸過程中，大都配置轉載機和可伸縮皮帶機，轉載機搭接在皮帶機機尾上方，隨著采煤的進度，轉載機逐步跟進皮帶機機尾，每次跟進約有12.5m長左右的距離時，可伸縮皮帶機做縮短操作。加之井下運輸順槽空間有限，工作面供電開關正好在皮帶機尾的一端放置，這樣在工作面伸縮皮帶和轉載機搭接部位上，正好放置有數量多的電纜；目前，大都利用電纜掛鉤將電纜懸掛于井下巷道頂部，在伸縮皮帶時，由工人通過將懸掛有電纜的電纜掛鉤交替前移來實現電纜的前移，電纜整理繁復，不但浪費時間，影響生產，又消耗人力，對生產很不利。
3發明內容
本實用新型為了解決目前以電纜掛鉤將電纜懸掛于井下巷道頂部的懸掛方式在實現電纜移位時存在費時費力的問題，提供了一種滑動式電纜拖移架。
本實用新型是采用如下技術方案實現的：滑動式電纜拖移架，包括由兩角鋼背對固定構成的軌道，軌道上吊置有若干個能沿軌道移動的電纜懸掛架，所述電纜懸掛架包含兩對稱設置于軌道兩側的吊板，兩吊板之間設置有若干個電纜架軸，兩吊板上部設有沿軌道滾動的滑輪。
使用時，將其上吊置有若干個電纜懸掛架的軌道懸掛固定于井下巷道頂部，同時，將轉載機和工作面伸縮皮帶機搭接部位上的電纜置于電纜懸掛架的電纜架軸上，可以根據電纜的多少，分類別放置在電纜懸掛架的各電纜架軸上，在轉載機的伸縮過程中，會拖拽電纜，在拖拽過程中，電纜懸掛架帶著電纜跟隨轉載機機頭移動的方向自動地順著軌道進行自由滑動。
與現有技術相比，本實用新型結構合理、緊湊，在伸縮皮帶及移動轉載機過程中快速實現電纜移位，節約了人力、時間，而且便于整理電纜，提高了效率，有利的促進了煤礦井下生產。
4附圖說明

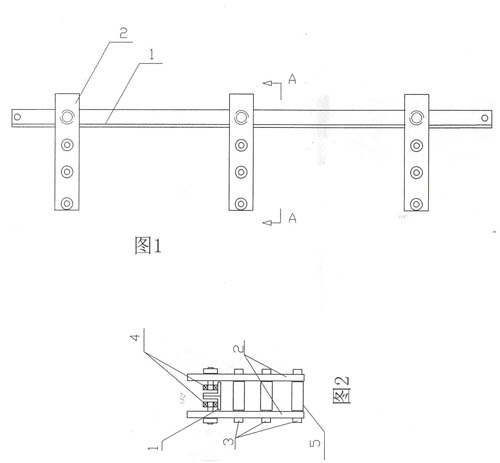

圖1為本實用新型的結構示意圖；
圖2為圖1的A-A剖面圖；
圖中：1-軌道；2-吊板；3-電纜架軸；4-滑輪；5-套管。
5具體實施方式
滑動式電纜拖移架，包括由兩角鋼背對固定構成的軌道1，軌道1上吊置有若干個能沿軌道1移動的電纜懸掛架，所述電纜懸掛架包含兩對稱設置于軌道1兩側的吊板2，兩吊板2之間設置有若干個電纜架軸3，兩吊板2上部設有沿軌道1滾動的滑輪4；具體實施時，電纜架軸3上設有套管5，用以避免電纜直接與電纜架軸摩擦而磨損電纜。
